WASSER-/WEGBAU IG WORBLE

So werden Überschwemmungen in Stettlen/Deisswil wirksam verhindert.

Ein Bachbett für die Worble mit Reserven für Gewitterregen. Ab dem tiefsten Punkt, dem Mooskanal, wird das Gerinne vergrössert und die Worble auf kurzem Weg umgeleitet.

Vom Geländeprofil her ist dies offensichtlich. Zudem wurde es mit den gemachten Höhenmessungen bewiesen. Dadurch können zu klein dimensionierte alte Unterquerungen ausgedohlt werden. (Durchfluss des Mooskanals unter dem Ferenbergbach und Durchluss des Mooskanals unter der Worble vor dem Inseli/Stauwehr)

Die  Probleme des Ferenbergbaches werden behoben (Vergrösserung Sammler und Vergrösserung vom Durchlass unter den Bahngeleisen) sowie Tieferlegung und Profilvergrösserung. Einfache und effiziente Massnahmen!

Kapazität der Worble gemäss Gewässerrichtplan:

54m3/s von Gemeindegrenze Ostermundigen bis zur Einmündung Ferenbergbach.  Etwas weniger im Stettlenmoos, mit einer Reserve für den Überlastfall...

Dies bedeutet, ab einer Durchflussmenge von max 50m3/s beginnt die Worble über die Ufer in das Moos zu fliessen. Erst wenn ein Überlastfall eintritt (angenommen ca. 70-80m3/Sekunde) wird der ganze Talboden geflutet, mit einem Rückhaltevolumen von ca. 240000 m3. Dies ergibt eine zusätzliche Sicherheit über HQ 100 hinaus.

Die tiefsten Stellen im Moos haben 548,5 Meter über Meer, das Gelände steigt bis zum Bahndamm an auf 551 Meter über Meer

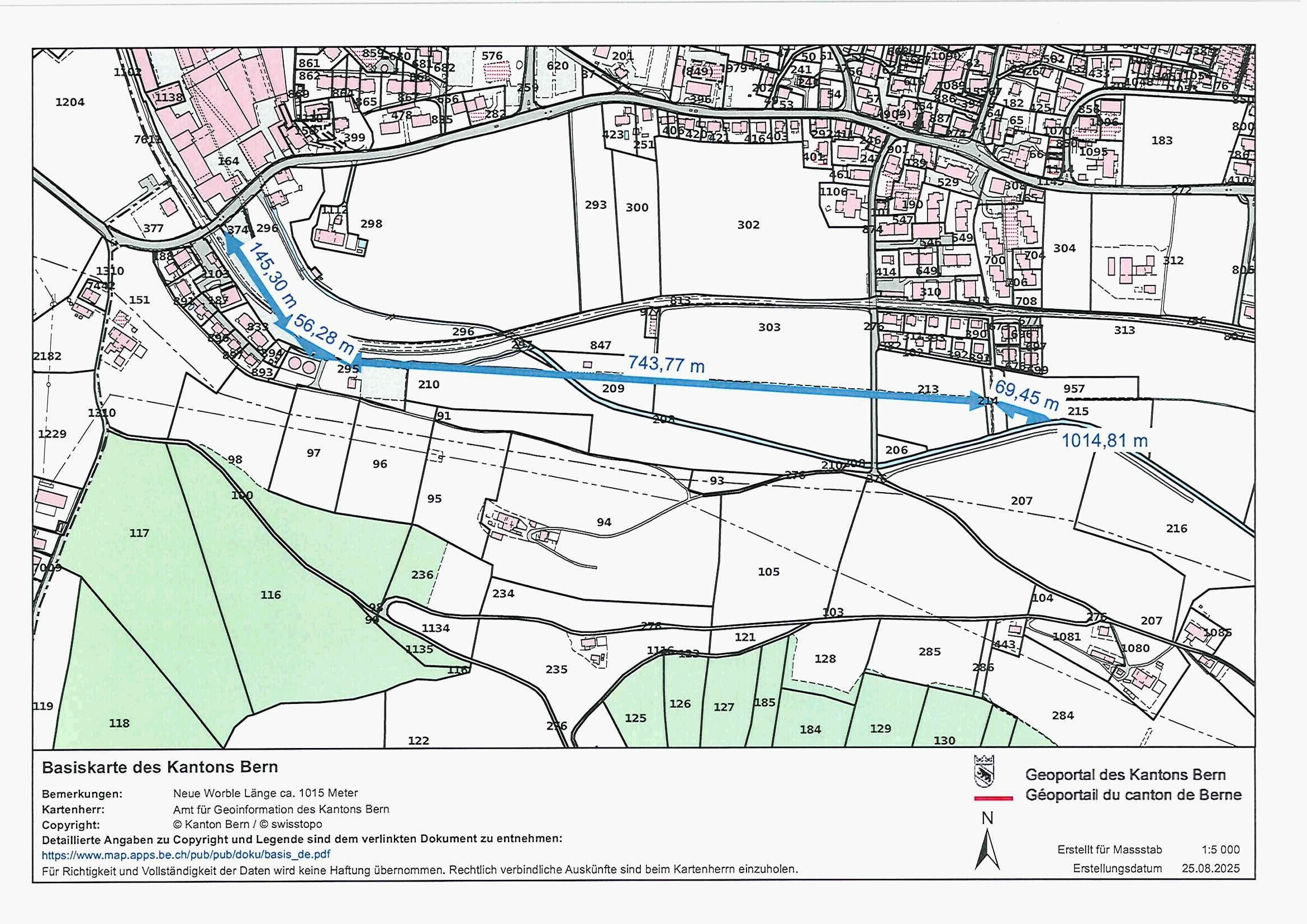

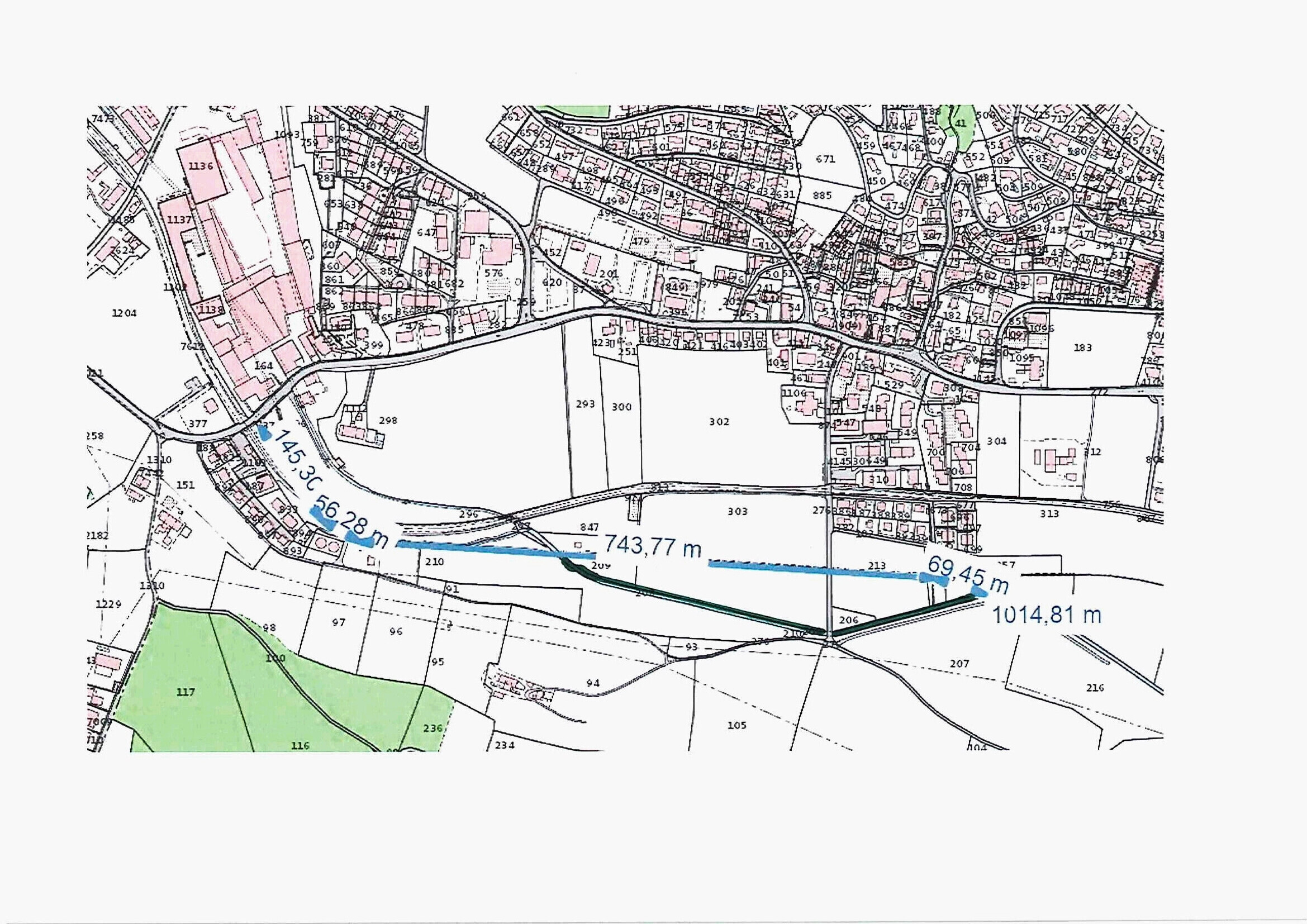

Neue Worble am tiefsten Punkt, dem Mooskanal

Der Staudamm Bahnhofstrasse und die Spundwand entlang der RBS werden so überflüssig wie die Überschwemmungen...

Minimale Variante mit bester Effizienz

Nur ein Gerinne benötigt weniger Unterhalt

Dimensionierung gemäss Gewässerrichtplan und Arbeitshilfe Gewässerräume des Kanton Bern

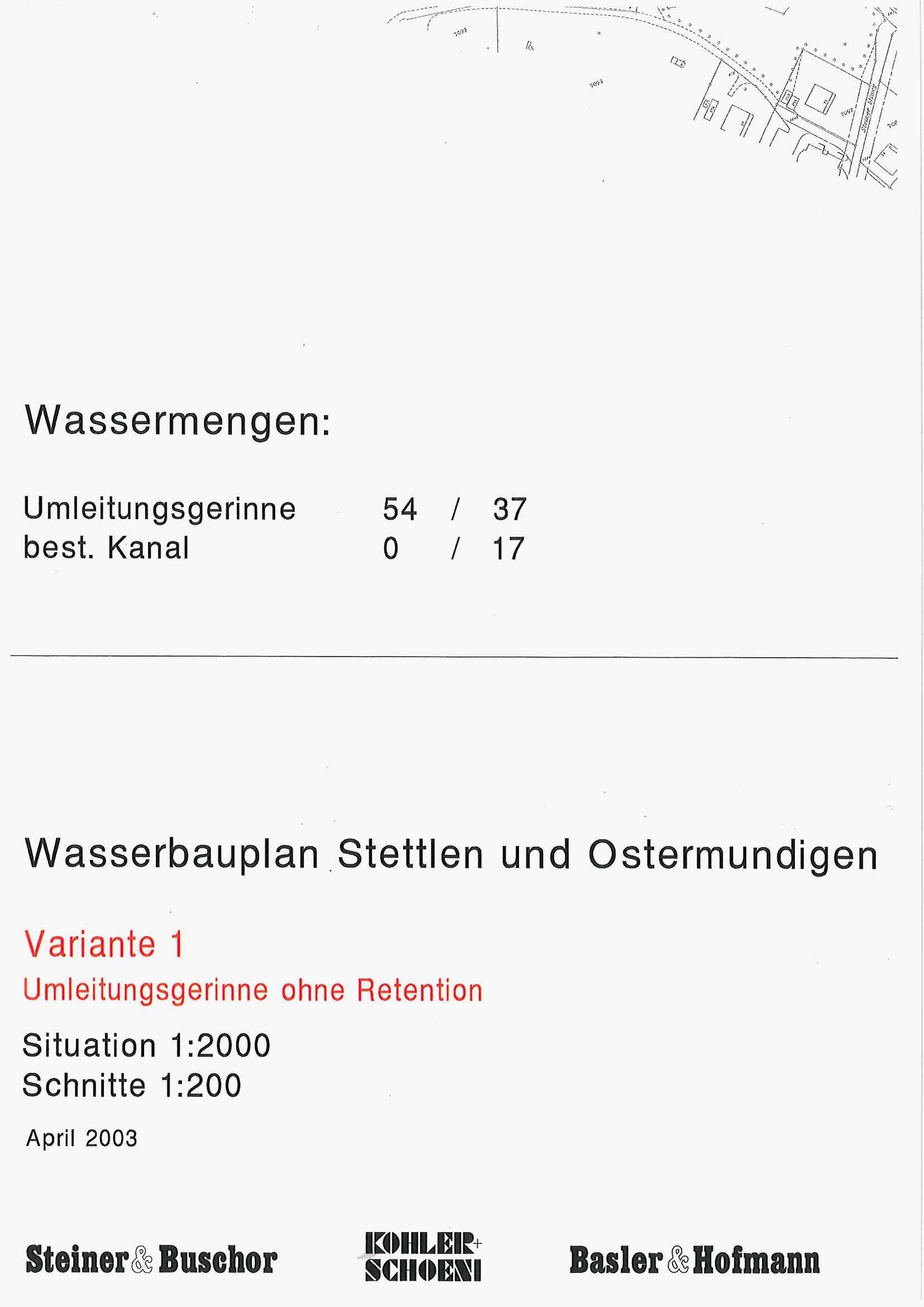

Umfliessung KADE / Bernapark gemäss Originalplan von 2003

Die Schlüsselstellen sind bereits eingeplant

Unterquerung Bernstrasse, zweimalige Unterquerung Bahnlinie, Unterquerung Schwandistrasse, dies mit einer Kapazität von 54m3/Sekunde

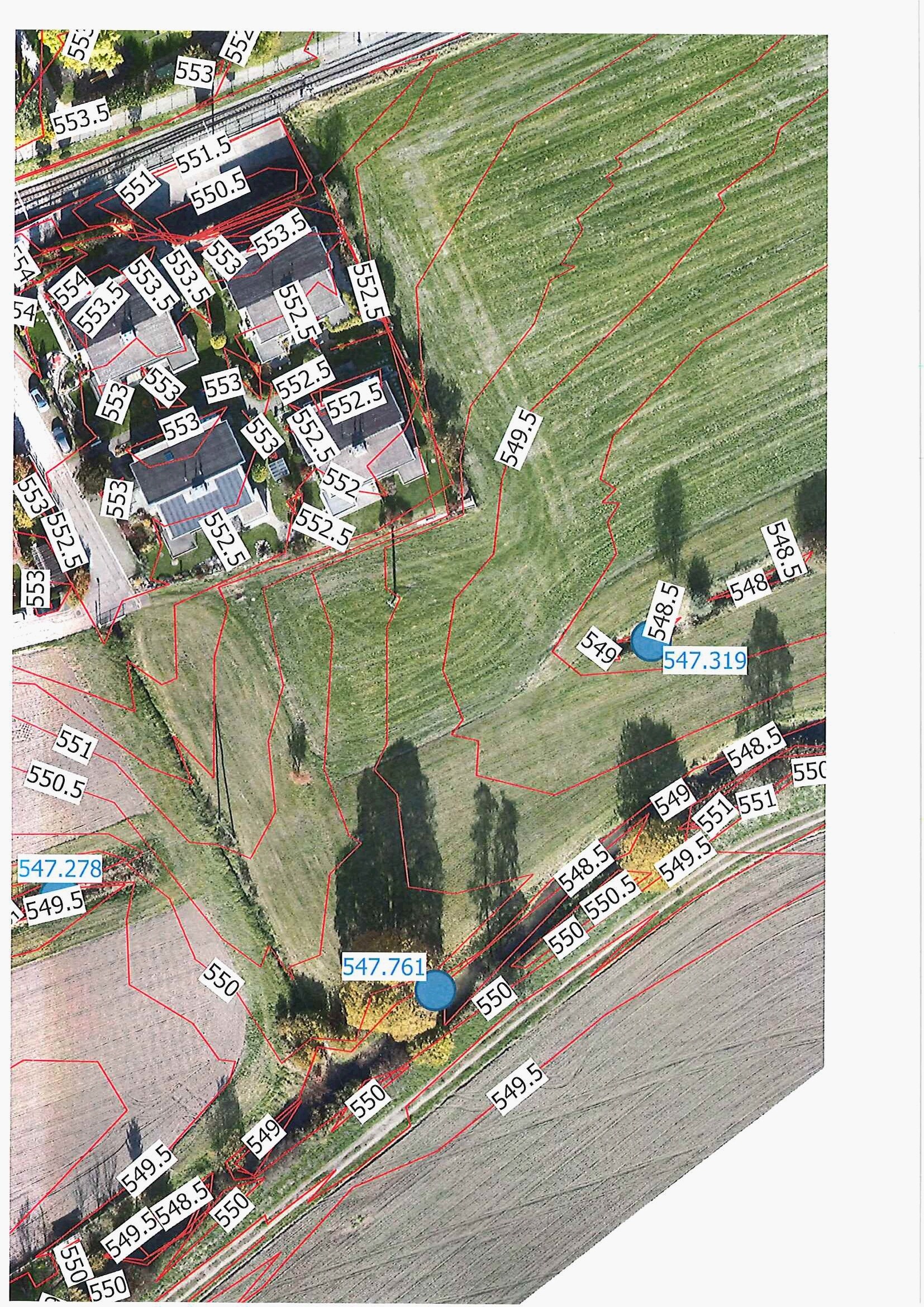

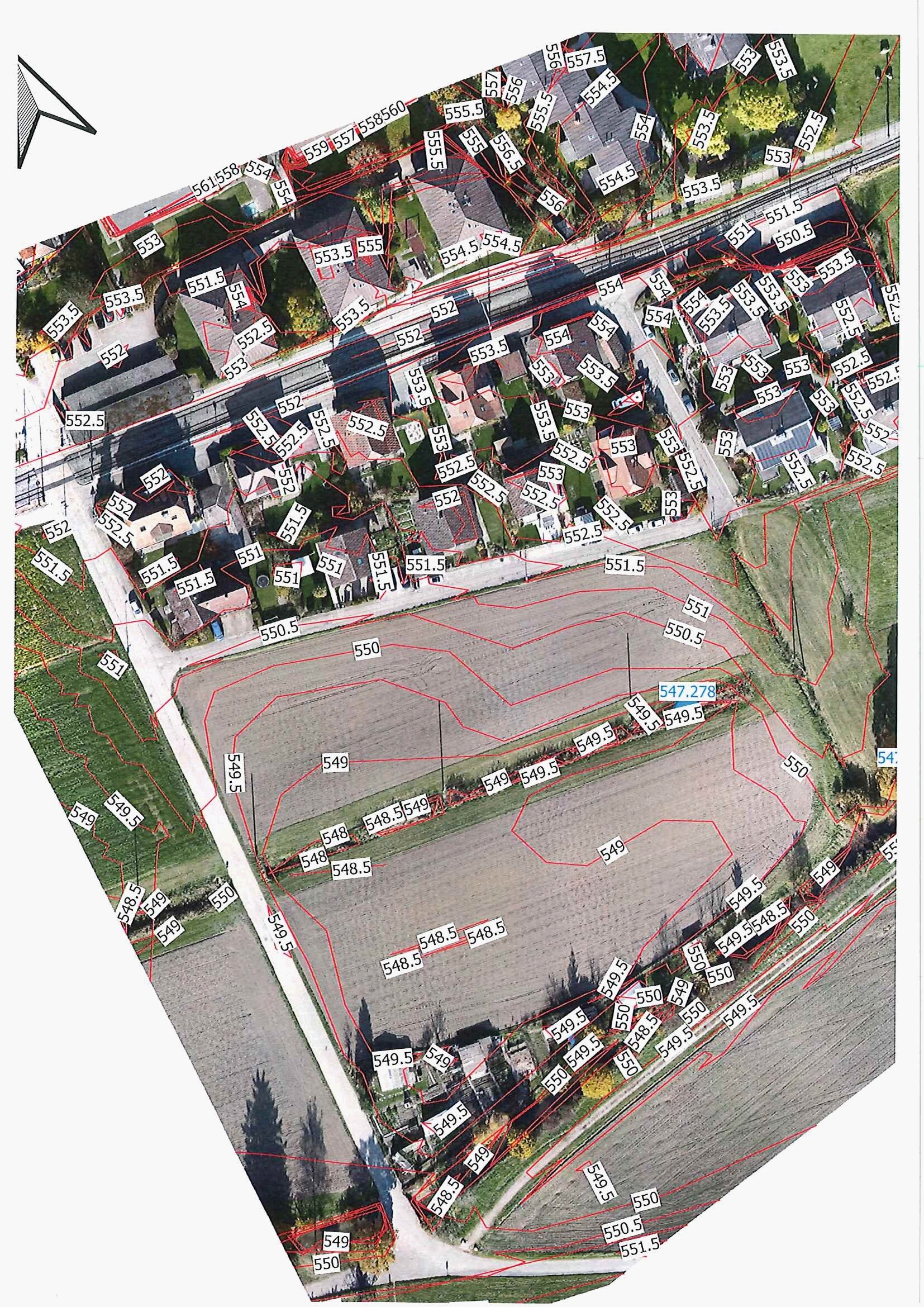

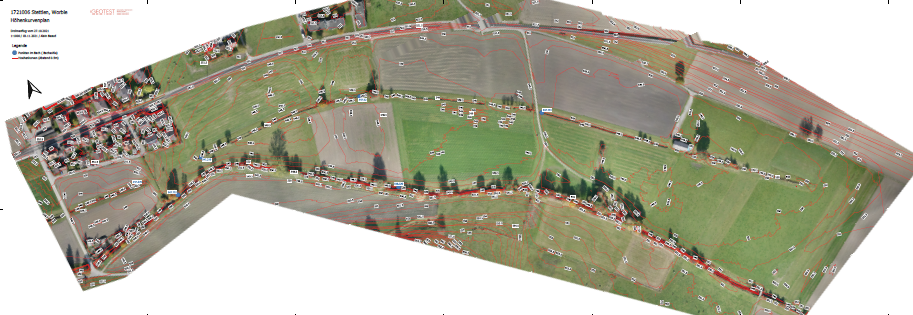

Geländeprofilhöhen Stettlenmoos

Die Schwarzen Zahlen auf weissem Grund sind die Höhenlinien.

Die blauen Punkte und Zahlen sind Wasserhöhen von Worble und Mooskanal

Höhe Damm des Ferenbergbaches:

Der Kanal ist fast einen halben Meter tiefer als die Worble!

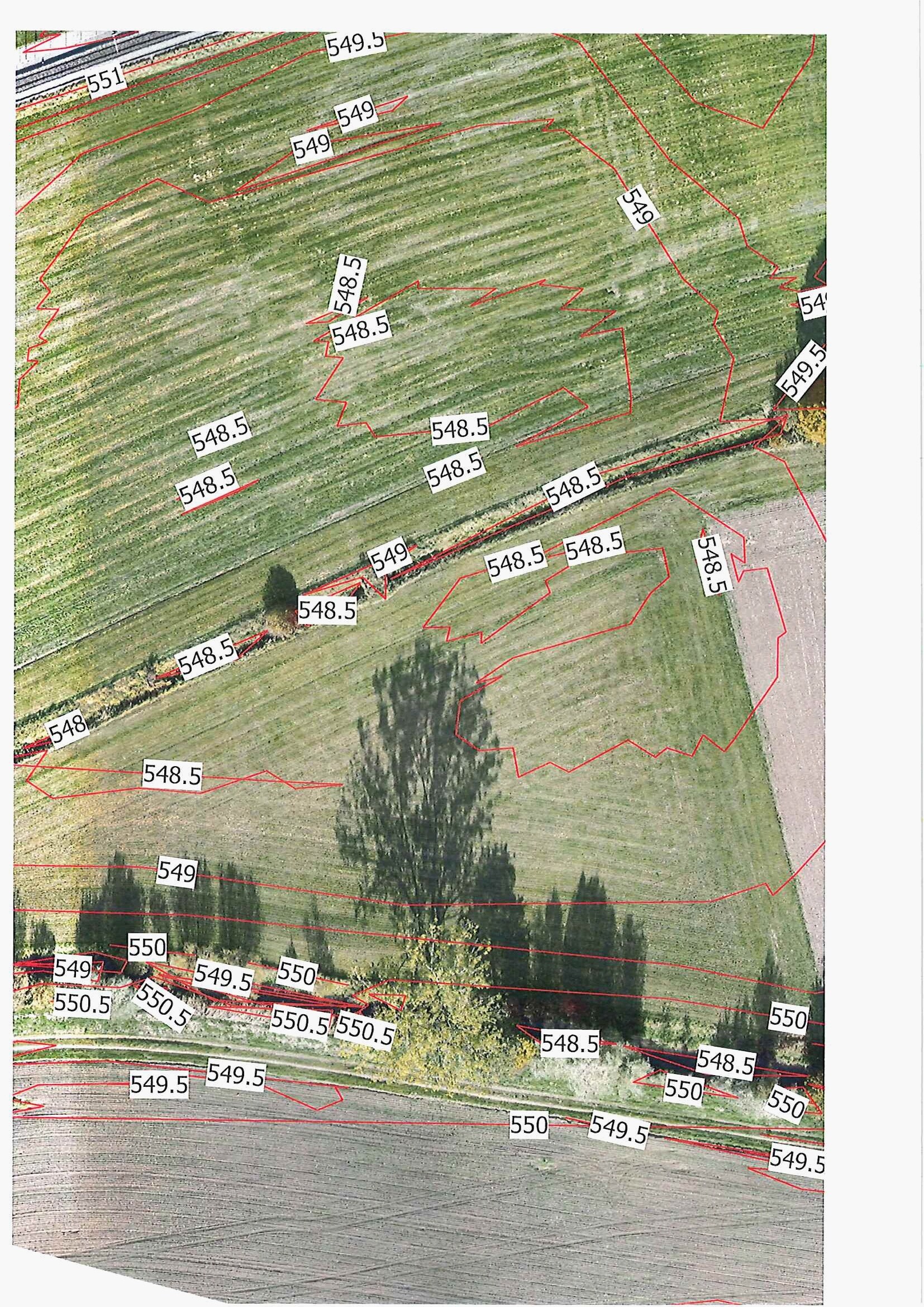

Die tiefsten Flächen des Mooses auf 548,5 Meter

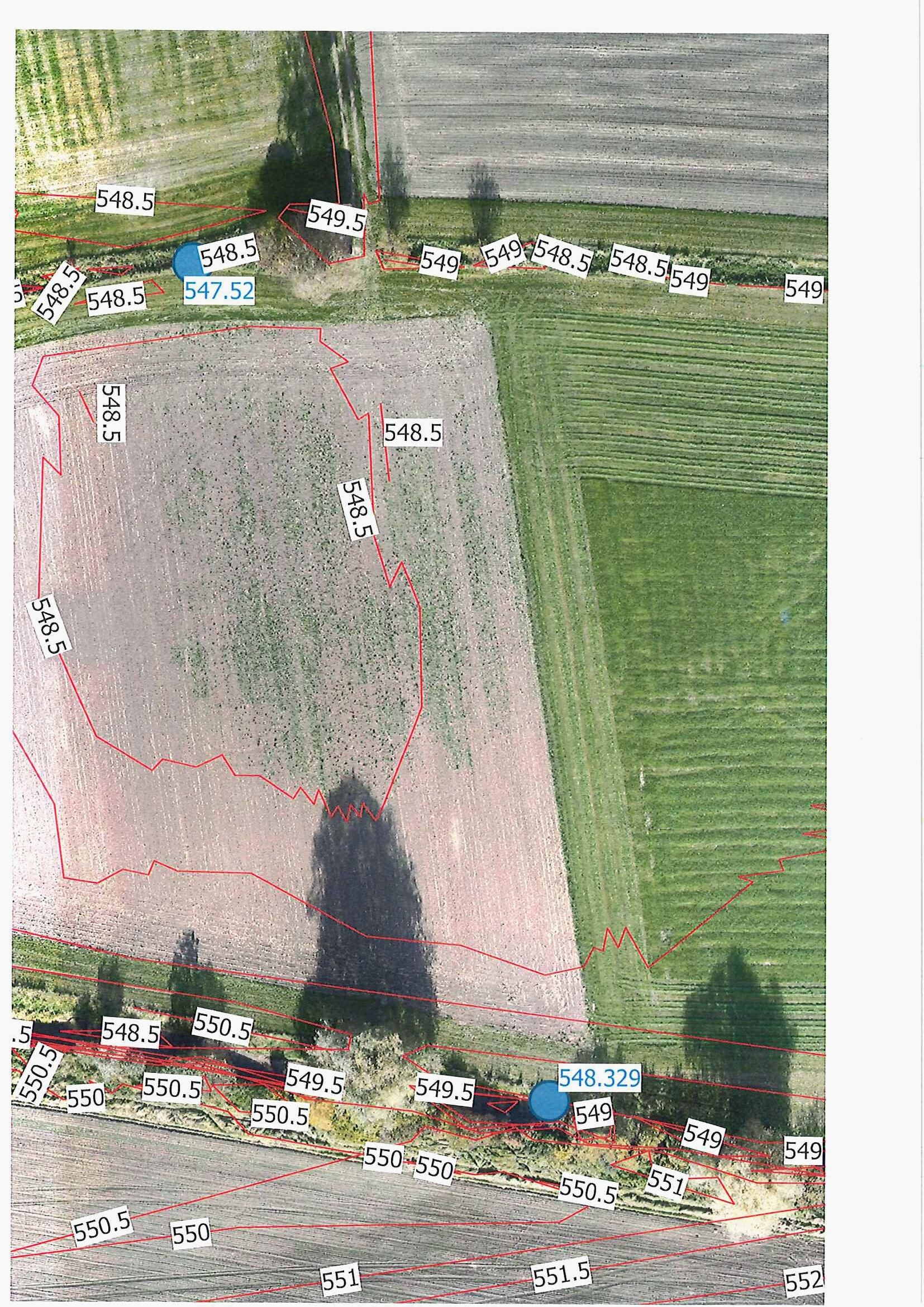

Der Wasserspiegel der Worble, 548,3 Meter ist nur knapp 20 cm tiefer als die Landsenken, 548,5 Meter

Der Wasserspiegel des Kanal ist auf 547,5 Meter, einen Meter Tiefer als die Landsenken

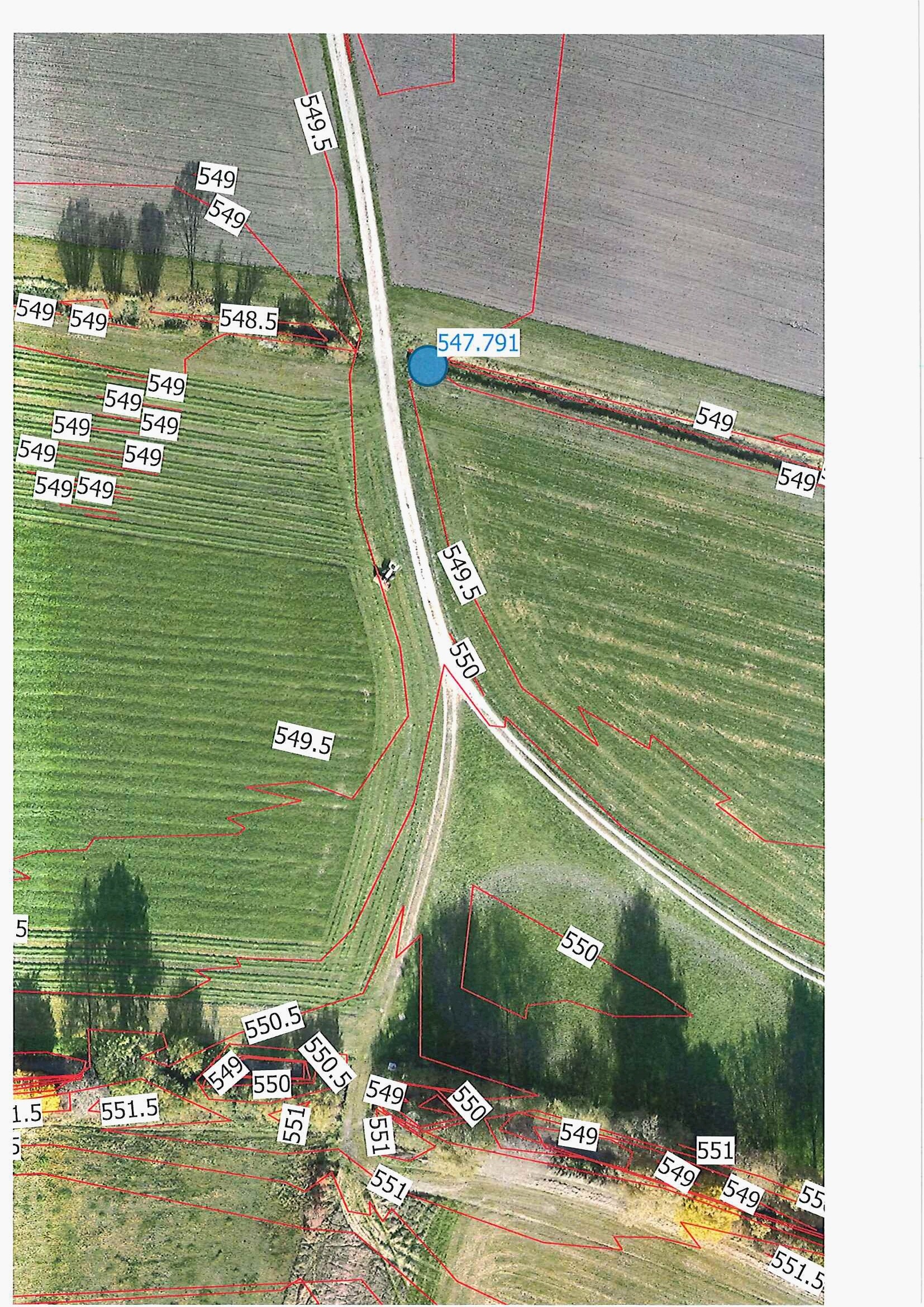

Wasserfläche Mooskanal auf 547,8 Meter

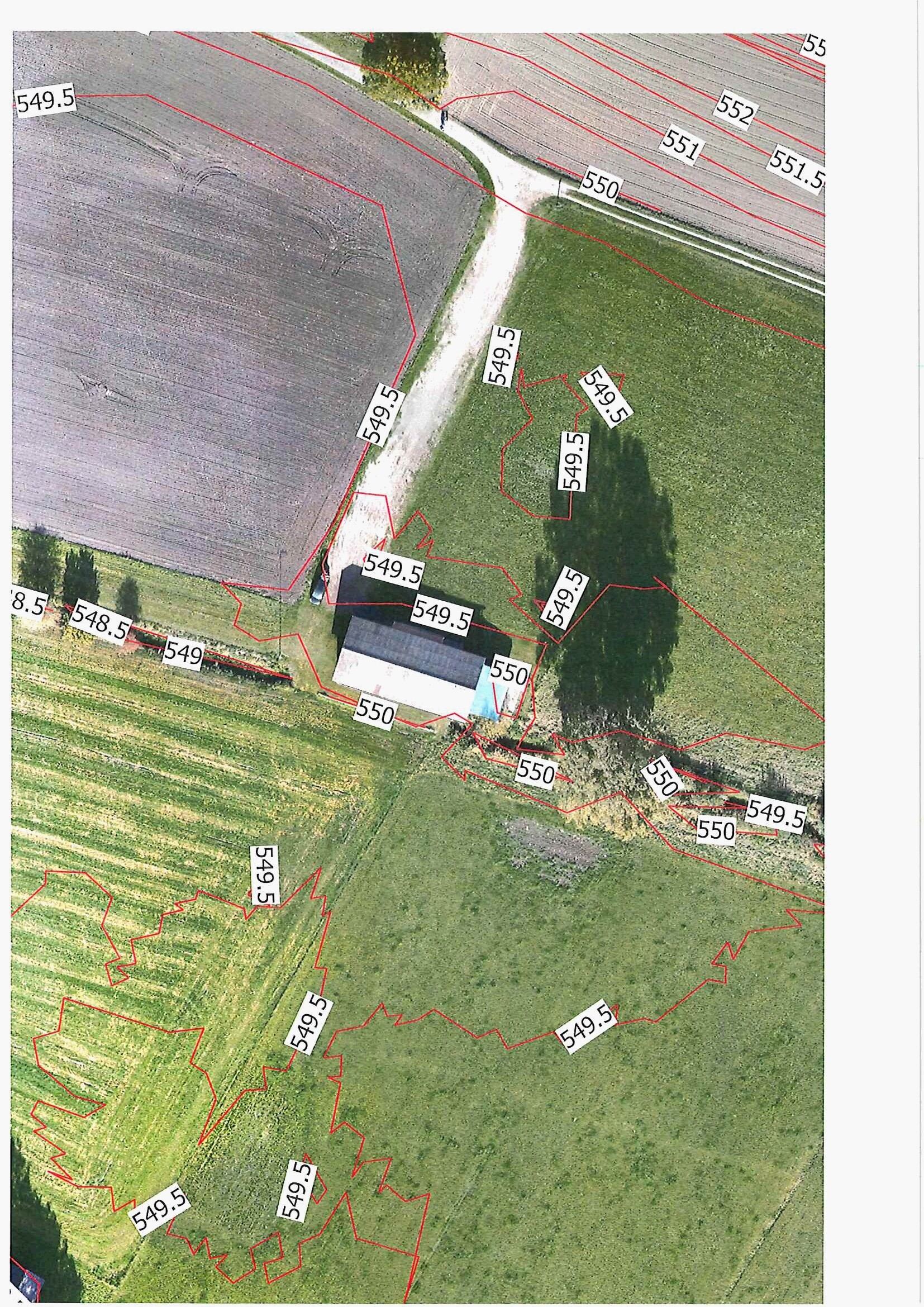

Schützenhaus auf 550 Meter

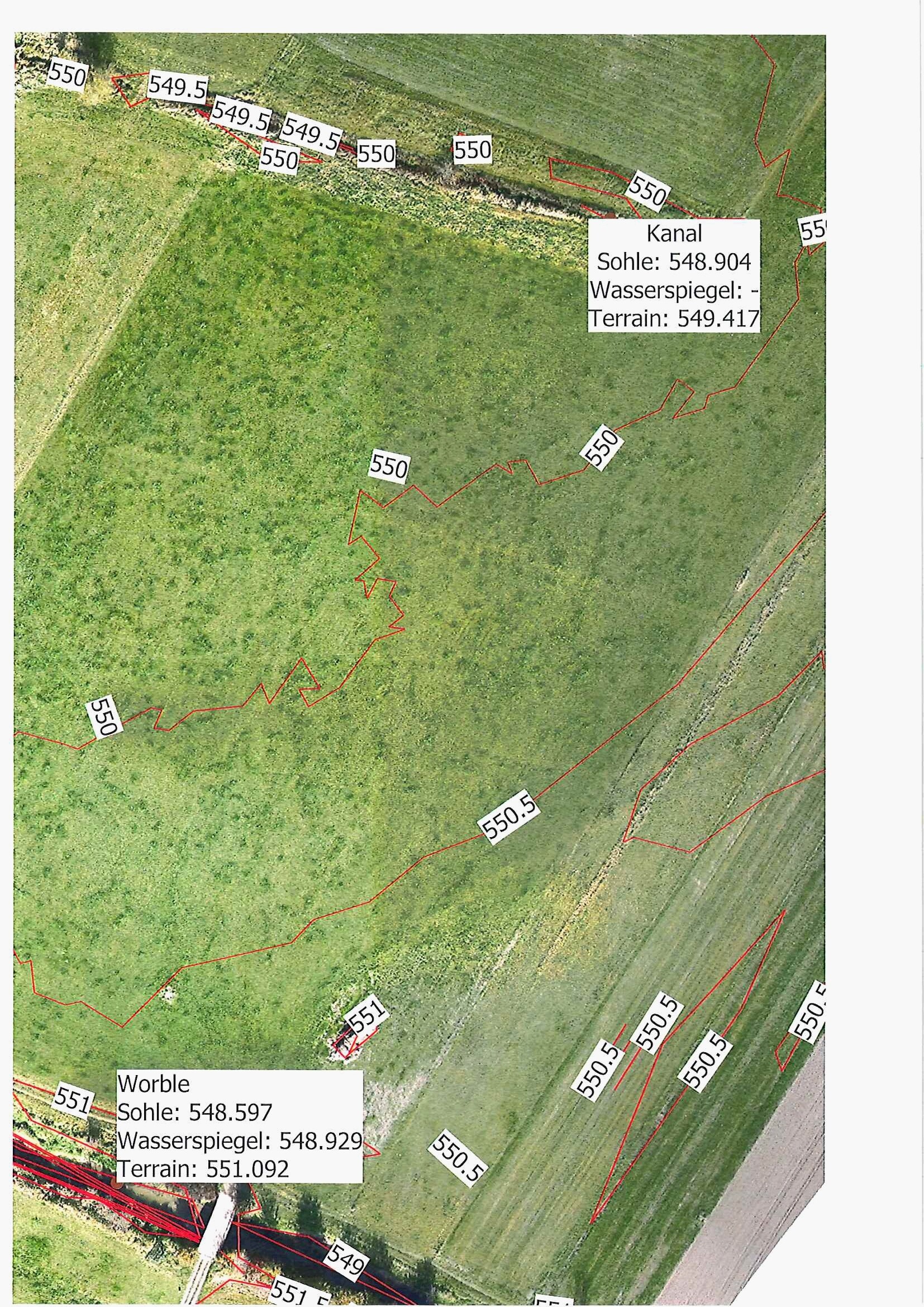

Wasserspiegel Worble 548.929 Meter, Sohlenhöhe 548.597 Meter bei einem Abfluss von 0,69 m3/Sekunde am 27.10.2021

Ittigen ist vorbereitet, mit einer Kapazität von maximal 69m3/s

(Entlastungsstollen 62m3/s und normales Gerinne 7m3/s zusammen)

Voraussetzung für einen effizienten Wasserbau ist die Wasserführung am tiefsten Punkt des Tales, dem Mooskanal/Neue Worble!
